HYCWB磁力传动旋涡泵

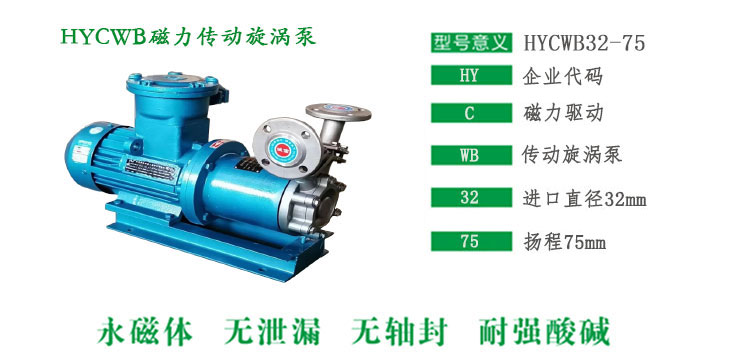

  一、型号意义

HY-CWB-32-75 中各字母含义说明如下：

  二、产品概述

HYCWB型磁力驱动旋涡泵（简称磁力旋涡泵）是将永磁联轴器的工作原理应用于离心泵的新产品，设计合理，工艺先进，具有全密封，无泄漏，低流量，高扬程，耐腐浊的特点，其性能达到国外产品的先进水平，磁力泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵机械密封无法避免的跑，冒，滴之弊病，HYCWB型磁力驱动旋涡泵选用耐腐浊，高强度，陶瓷，不锈钢，硬质合金，碳化硅等作为制造材料，因此它具有良好的抗腐蚀性能，并可以使被输送的介质免受污染。



  三、设计特点

HYCWB型磁力驱动旋涡泵采用磁力传动结构，保证泵能完全密封，达到无泄漏输送腐蚀性，易燃，易爆，剧毒等化学介质。
1    高扬程，小流量，比转数一般小于40
2    结构简单，体积小，重量轻。
3    HYCWB型磁力驱动泵具有自润滑回路，提高滑动轴承使用寿命。
4    增设冷却回路，及时带走旋涡流热
5    HYCWB型磁力驱动旋涡泵采用悬臂叶轮，减小叶轮径向力。
6    HYCWB型磁力驱动旋涡泵随输送介质粘度增加，泵的效率急剧下降，因而介质粘度应不大于5x10-6M3/S


  四、主要用途

HYCWB型磁力驱动旋涡泵结构紧凑，外形美观，体积小，噪音低，运行可靠，使用维修方便。可广泛应用于化工，制药，石油，电镀，食品，科研机构，国防工业等单位抽送酸，碱液，油类，稀有贵重液，毒液，挥发性液体，以及循环水设备配套，过滤机配套，特别是易燃，易爆液体的抽送选用此泵则更为理想。

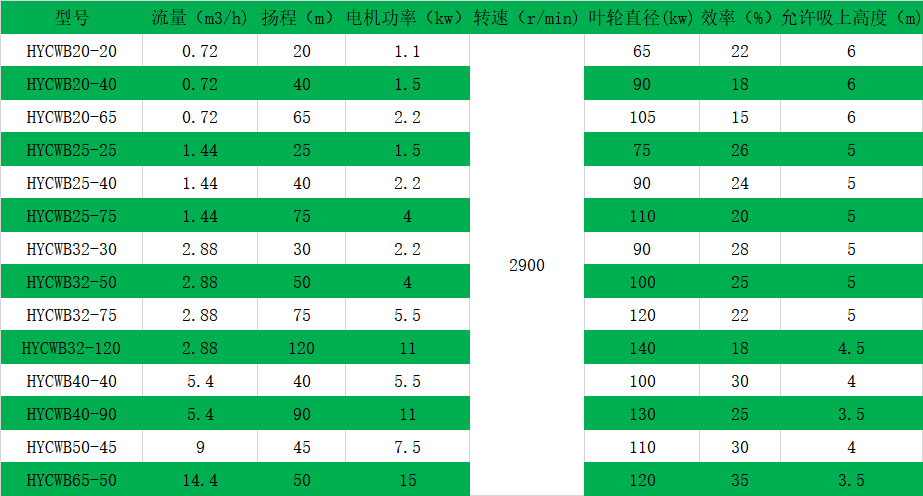

   五、性能参数

   六、安装注意事项

a、须 知

1、磁力泵严禁空运转，泵运行时的较小流量，应不小于额定流量的30%.

2、磁力泵严禁输送含颗粒的介质。

3、磁力驱动泵具有很强的磁场，对带有电子医疗设备或装置(如电子起搏器)的人员有不利的影响,该人群需远离。


b、安装

1、泵要安装并固定在稳定的基础上，不受其它机械震动的影响。

2、管道尽可能布置成直管，并尽量缩短管道长度，必须转弯处弯头弯曲半径应是管道3-5倍，角度尽可能大于90度。

3、进口管路弯头不应超过2处，总长不宜超过5米。

4、安装泵机时，与泵相连接的管道应进行清理，进出口管道应另设支撑，不得将管路重量支撑于泵上。

5、泵在吸上工况下使用时，泵的出口必须装出口阀门:泵在倒灌工况下使用时，泵的进出口都必须装阀门。泵的进口及出口尽量安装管道补偿器，以便于维修。


c、启动

1、开车前应先盘动外磁联轴节一圈以上，检查有无擦碰情况，运转轻松无阻滞现象方可使用。

2、吸上工况，将泵内灌满须输送的液体:倒灌工况，打开进口阀供给液源。

3、接通电源，检查泵的转向是否正确，将出口阀关闭，即可启动(即关阀启动)，然后调节出口阀门，使泵达到所需的流量(压力)。

4、机组试运转3-6分钟，如无异常现象可投入运行。


d、运转

1、要经常检查泵和电机的温升情况，轴套承的温升不应大于40P,温度不大于90P,对于B级绝绿电机，环境温度为40纪时的较高温升为90P,允许温度为130P。

2、不能以进口阀调节泵流量，以免引起汽蚀。

3、当泵的装置扬程小于泵的额定扬程时，必须关小出口阀门，使流量达到额定值，若出口阀全开，则流量会大于额定值班，在此参数点运行，电机易过载，不安全。

4、在运转过程中，如发现有不正常声音或其它故障时，需立即停机检查，待排除故障后才能继续运转。


e、停机


1、停机时，先关闭出口阀门，然后再切断电源。

2、关闭进口阀门。

3、保持泵机外部及环境的清洁，用水冲洗时，应防止电机受潮，冲洗后应用布擦净泵机上的水迹。

4、泵如在室外，应采取防雨措施，以防电机受潮后烧毁。

5.停机后如环境温度低于输送介质凝固温度时，要放净泵内的液体，以防冻裂。

6、长期停机不用时，应切断电源，清洗泵内流道，用清水冲洗干净，尤其是密封部件要认真对待冲洗井将泵的进出口封闭好，妥善保管。
