化工泵系列

CZ型化工石油流程泵

详细说明：

一、产品概述

CZ型化工石油流程泵为单级单吸悬臂式离心泵，主要应用于石油、化工、合成纤维、化肥、电站、冶金、食品及医药等工业部门输送清洁或含有颗粒的液体、低温或高温的液体、中性或有腐蚀性的液体，输送介质的温度一般为-45℃~180℃。可输送各种温度和浓度的浓酸、硝酸、盐酸和磷酸等无机酸和有机酸溶液；各种温度和浓度的氢氧化钠和碳酸钠等碱性溶液；各种盐溶液；各种液态石化化工产品、有机化合物以及其它有腐蚀性的液体。

二、产品优点

1、CZ型化工石油流程泵可输送含有固体颗粒，易结晶的介质，耐温、耐腐、无堵塞。

2、CZ型化工石油流程泵材质可根据具体工况选择。

3、械密封或填料密封采用进口机械密封，产品可靠性更强。

4、长期运行无泄漏，节约运行管理费用50% 以上

5、同心度好，振动小、噪音低、运行平稳

三、结构特点

1、卧式后开门结构，泵头与电机采用联轴器连接，安装在底板上，叶轮为后开式，三只轴承，轴封采用外装式机械密封，设有冷却装置，轴承体的油位用油镜观察；结构紧凑合理。

2、在泵体上铸有支脚，可承受来自管路的荷载并直接传给基础，这样泵转子不会因泵承受荷载而产生弯曲，从而保证了承载和机械密封具有很长的使用寿命。

3、维修时不需将与泵体相连的管路打开，只要打开托架与泵体的螺栓，将两者分开就可维修叶轮和机械密封，简易方便。

4、泵的旋转方向：从电机端朝泵看，顺时针方向旋转。

四、技术参数

流量Q：1.6-1500m3/h；

扬程H：5-125（m）；

功率：2.2-1120kw

工作压力：≤ 1.6MPa；

工作温度： -20 ～ +150 ℃。

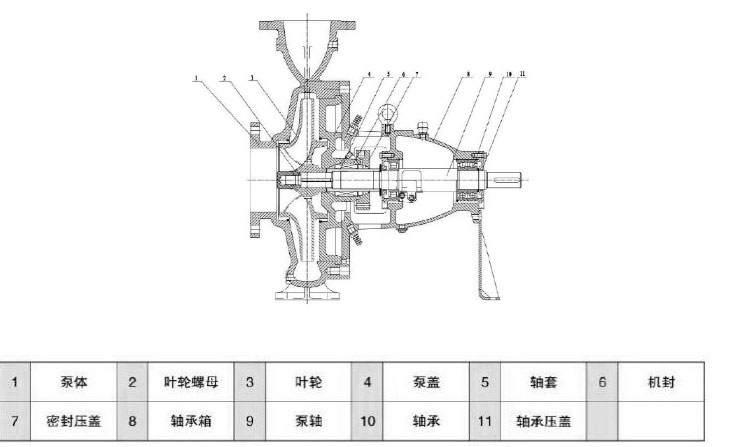

五、产品结构图

六、选型参数表

型号	泵额定转速n=2900r/min					泵额定转速n=1450r/min
	流量	扬程	汽蚀余量	效率	介质比重为1.35时	流量	扬程	汽蚀余量	效率	介质比重为1.35时
	流量	扬程	汽蚀余量	效率		流量	扬程	汽蚀余量	效率
	m3/h	m	m	%	配用电机功率及型号	m3/h	m	m	%	配用电机功率及型号
CZ32-160	7.5	34.5	2	62	Y112M-2 4KW	3.75	8.6	2	49	Y90S-4 1.1KW
	12.5	32	2			6.3	8	2
	15	30	2.5			7.5	7.5	2.5
CZ32-200	7.5	51.8	2	51	Y132S2-2 7.5KW	3.75	12.9	2	47	Y90L-4 1.5W
	12.5	50	2			6.3	12.5	2
	15	48	2.5			7.5	12	2.5
CZ32-250	7.5	82	2	40	Y160M2-2 15KW	3.75	20.5	2	37	Y100L1-4 2.2KW
	12.5	80	2			6.3	20	2
	15	78.5	2.5			7.5	16.2	2.5
CZ40-160	15	34.2	2	63	Y132S2-2 7.5KW	7.5	8.55	2	60	Y90L-4 1.5W
	25	32	2			12.5	8	2
	30	30	2.5			15	7.5	2.5
CZ40-200	15	53.2	2	60	Y160M1-2 11KW	7.5	13.3	2	57	Y100L1-4 2.2KW
	25	50	2			12.5	12.5	2
	30	47.6	2.5			15	11.9	2.5
CZ40-250	15	81.2	2	50	Y180M-2 22KW	7.5	20.3	2	48	Y100L2-4 3KW
	25	80	2			12.5	20	2
	30	78.4	2.5			15	19.6	2.5
CZ40-315	15	126.8	2	50	Y200L2-2 37KW	7.5	32.4	2	45	Y132S-4 5.5KW
	25	125	2			12.5	32	2
	30	124	2.5			15	31.7	2.5
CZ50-160	30	36	2	73	Y160M1-2 11KW	15	9	2	70	Y90L-4 1.5KW
	50	32	2.3			25	8	2.3
	60	28.4	3.3			30	7.2	3.3
CZ50-200	30	55.2	2	72	Y160L-2 18.5KW	15	13.5	2	70	Y100L1-4 2.2KW
	50	50	2.5			25	12.5	2
	60	45.2	3.2			30	11.5	2.5
CZ50-250	30	84	2.5	64	Y200L2-2 37KW	15	21	2	59	Y112M-4 4KW
	50	80	2.5			25	20	2
	60	75	2.5			30	18.8	2.5
CZ50-315	30	128	2.5	60	Y280S-2 75KW	15	32.5	2	58	Y132M-4 7.5KW
	50	125	2.5			25	32	2.5
	60	123	3			30	31.5	3
CZ65-160	60	37	3.8	74	Y180M-2 22KW	30	9.25	3	68	Y100L1-4 2.2KW
	100	32	4.3			50	8	3.4
	120	28	5			60	7	3.7
CZ65-200	60	56	3.4	73	Y200L2-2 37KW	30	14	2.5	73	Y112M-4 4KW
	100	50	3.9			50	12.5	2.5
	120	44	5.2			60	11	3
CZ65-250	60	88	30	71	Y250M-2 5.5KW	30	22	2.5	67	Y132S-4 5.5KW
	100	80	3.6			50	20	2.5
	120	74	4.5			60	18.5	3

型号	泵额定转速n=2900r/min					泵额定转速n=1450r/min
	流量	扬程	汽蚀余量	效率	介质比重为1.35时	流量	扬程	汽蚀余量	效率	介质比重为1.35时
	流量	扬程	汽蚀余量	效率		流量	扬程	汽蚀余量	效率
	m3/h	m	m	%	配用电机功率及型号	m3/h	m	m	%	配用电机功率及型号
CZ65-315	60	132	2.8	66	Y280S-2 75KW	30	33.5	2	62	Y160M-4 11KW
	100	125	3.2			50	32	2
	120	119	4.2			60	30.5	2.5
CZ80-160	130	16	4.7	76	Y180M-2 22KW	65	4	2.5	70	Y112M-4 4KW
	150	22	5.3			70	5	2.8
	160	26	5.8			75	8	3.5
CZ80-200	110	26	4.5	79	Y225M-2 nbsp; 45KW	65	9	2.5	73	Y160M-4 11KW
	130	26	5			75	11	2.9
	150	38	5.8			80	12	3.6
CZ80-250	130	47	3.7	80	Y280M-2 90KW	70	11	2	78	Y160L-4 15KW
	150	55	4.5			85	17	2.3
	180	75	5.5			90	19	3
CZ80-315	150	75	4	76.5	Y315M1-2 132KW	70	18	2.5	72	Y180M-4 18.5KW
	160	100	4.5			85	25	2.5
	200	130	5			100	32	3
CZ80-400						75	30	2.5	63	Y225S-4 37KW
						90	40	2.5
						100	50	3
CZ100-200	150	61	4.5	81	Y250M-2 55KW	60	15.3	2.5	80	Y132M-4 7.5KW
	200	50	5			100	12.5	2.9
	240	41	5.8			120	10.3	3.6
CZ100-250	120	90	3.7	81.5	Y280M-2 90KW	60	22.5	2	75	Y160M-4 11KW
	200	80	4.5			100	20	2.3
	240	73	5.5			120	18.3	3
CZ100-315	120	132.5	4	75.5	Y315M1-2 132KW	60	33.5	2.5	72	Y180M-4 18.5KW
	200	125	4.5			100	32	2.5
	240	120	5			120	30.5	3

七、订货说明

订货须知：

一、您在订购产品时需提供流量(Q)、扬程(H)、及介质等。并指出介质的易燃性、易爆性、毒性、腐蚀性、结晶性及是否允许封液渗入介质内。

二、若您对原动机有特殊要求时，应说明应用现场条件，环境温度、安装地点及类别(防爆、防火等要求)电压大小等。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们沁泉泵阀的技术专家为您审核把关。

四、泵经过长期运行后性能有显著下降时应拆机检查，并更换易损件（轴承、叶轮、叶轮密封环、导叶套、轴封等）。机组大修期一般为一年。

五、泵每运行500小时应对轴承进行加油。

六、配填料型密封而产生的漏水属正常现象。

八、安装注意事项

注意事项：1

应往轴承箱内加注润滑油，油量应控制于油窗中间水平面。

注意事项：2

开车前用手盘动联轴器，有无在安装过程中产生卡死现象如有碰擦异常应予消除。

注意事项：3

起动前先接通冷却冲洗液，停车时应先停车再关闭冷却冲洗液。

注意事项：4

冷却冲洗液必须是干净的不结垢的软水，因此对新安装的管路和储蓄罐应冲洗干净。防止有固体物质进入机械密封影响密封效果和寿命。易结垢的水质会堵塞冷却冲洗液通路。同样会影响密封的使用效果和寿命。

注意事项：5

用冷凝水作密封冲洗液效果是理想的，温度<85℃。

注意事项：6

冷却冲洗液的压力为0.1~0.3MPa，流量为0.63m3/h，流量过小会影响密封的使用寿命。
