AY型单级单吸化工油泵
详细说明：
一、产品概述
AY型泵系列,是在老Y型油泵系列的基础上进行改造并重新设计的。它是为满足现代化建设的需要，尽快地适应以节能为中心的设备更新换代而发展的新产品。
二、产品特点
1、轴承体部件将原35，50，60轴承体分别用45，55，70轴承体，提高了可靠性。
2、水力过流部件采用了高效节能泵的水力模型，平均比老Y型油泵的效率高5-8%。
3、为保持继承性，AY型油泵的结构型式、安装尺寸、性能参数范围保持与 Y 型油泵相同，便于老装置更新改造。
4、零部件通用化程度高，通标件为几个系列产品共用。
5、选材精炼，主体以Ⅱ、Ⅲ类材料为主，轴承体等零件增加为铸钢、铸铁两种，为寒冷地区、露天使用，船用提供了有利条件。
6、轴承有空气冷、风扇冷、水冷三种，根据泵的不同使用温度选用。其中风扇冷尤为适用于缺水或水质差的地区
三、结构形式
AY型泵分为六种结构形式:单级单吸悬臂式、两级单吸悬臂式、单级双吸悬臂式、单级双吸两支承式、两级双吸两支承式、两级单吸两支承式。
该型泵壳体为径向剖分，安装方式为水平中心线支承，泵的吸入口和排除法兰为垂直向上，轴封不仅能用软填料，而且与机械密封互换。轴承体装有一套向心球轴承和一-组背对背安装的推力球轴承，轴承用稀油润滑，为了检修方便,不必拆卸吸入或排除管路、采用了弹性柱销加长联轴器(也可配弹性膜片联轴器)就能很容易的拆出叶轮，轴承、轴封等零部件。
该型泵壳体为径向剖分，安装方式为水平中心线支承，泵的吸入口和排除法兰为垂直向上，轴封不仅能用软填料，而且与机械密封互换。轴承体装有一套向心球轴承和一-组背对背安装的推力球轴承，轴承用稀油润滑，为了检修方便,不必拆卸吸入或排除管路、采用了弹性柱销加长联轴器(也可配弹性膜片联轴器)就能很容易的拆出叶轮，轴承、轴封等零部件。
四、技术参数
流量Q：4.9-100m3/h ；
扬程H：39~205m（m）；
电压：380 V ；
转速：2950 r/min ;

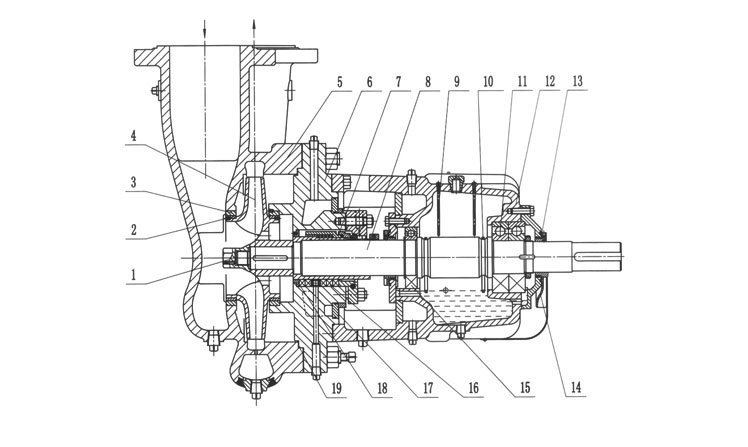

五、产品结构图

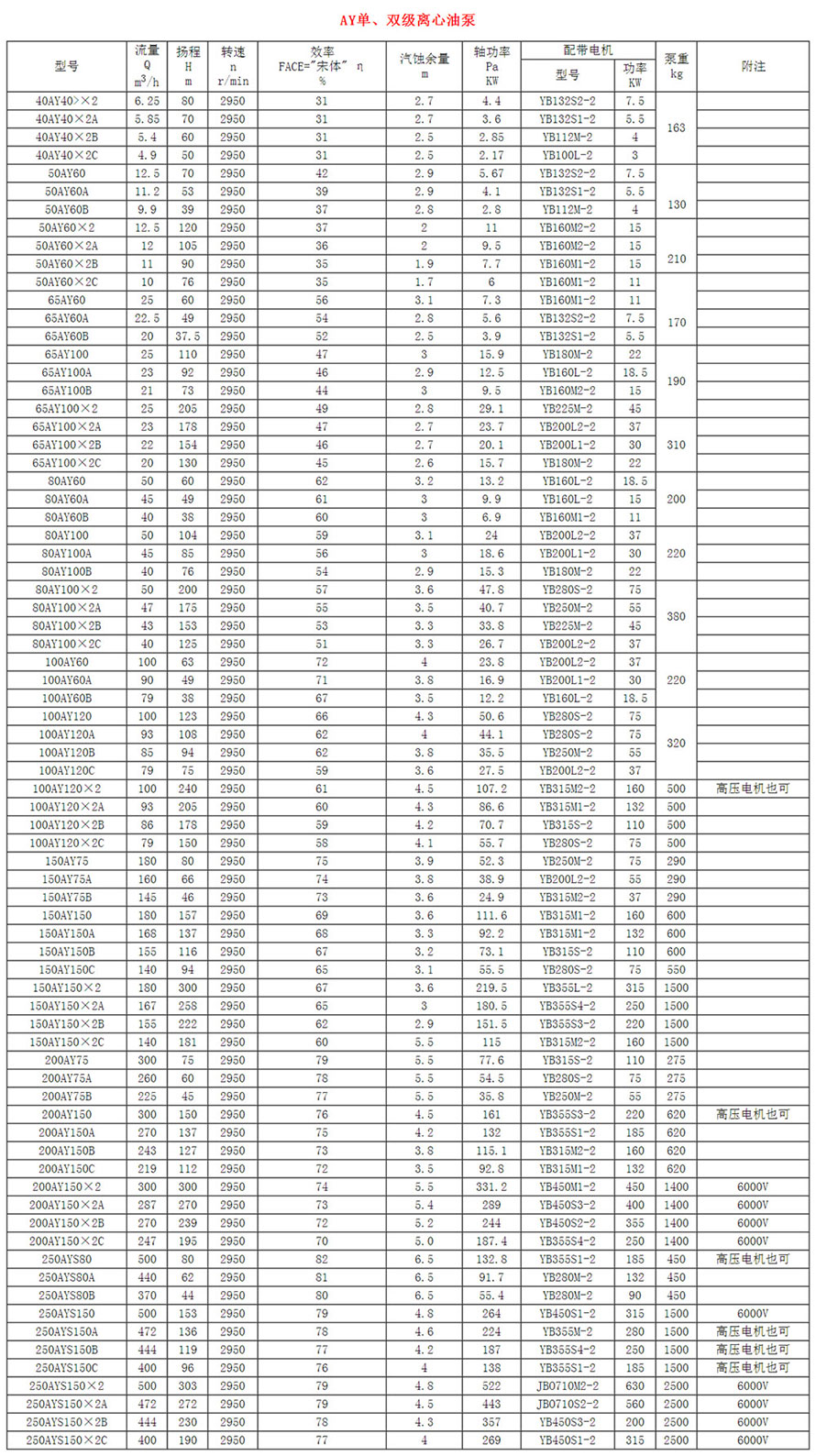

六、选型参数表
七、订货说明
订货须知：
一、您在订购产品时需提供流量(Q)、扬程(H)、及介质等。并指出介质的易燃性、易爆性、毒性、腐蚀性、结晶性及是否允许封液渗入介质内。
二、若您对原动机有特殊要求时，应说明应用现场条件，环境温度、安装地点及类别(防爆、防火等要求)电压大小等。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们沁泉泵阀的技术专家为您审核把关。
四、泵经过长期运行后性能有显著下降时应拆机检查，并更换易损件（轴承、叶轮、叶轮密封环、导叶套、轴封等）。机组大修期一般为一年。
五、泵每运行500小时应对轴承进行加油。
六、配填料型密封而产生的漏水属正常现象。
八、安装注意事项
注意事项：1
应往轴承箱内加注润滑油，油量应控制于油窗中间水平面。
注意事项：2
开车前用手盘动联轴器，有无在安装过程中产生卡死现象如有碰擦异常应予消除。
注意事项：3
起动前先接通冷却冲洗液，停车时应先停车再关闭冷却冲洗液。
注意事项：4
冷却冲洗液必须是干净的不结垢的软水，因此对新安装的管路和储蓄罐应冲洗干净。防止有固体物质进入机械密封影响密封效果和寿命。易结垢的水质会堵塞冷却冲洗液通路。同样会影响密封的使用效果和寿命。
注意事项：5
用冷凝水作密封冲洗液效果是理想的，温度<85℃。
注意事项：6
冷却冲洗液的压力为0.1~0.3MPa，流量为0.63m3/h，流量过小会影响密封的使用寿命。
