ZA石油化工流程泵
详细说明：
产品详情
一、产品概述
ZA型石油化工流程泵为单级、氟塑料化工泵，产品执行标准API610，VDMA24297（轻/中型），泵体为脚支撑，单吸叶轮，轴向吸入，径向排出。轴向力采用前后口环及平衡孔进行水力平衡。轴封采用机械密封可采用单端面或双端面平衡型集装式，也可以采用填料密封。机械密封并配有冷却、冲洗或密封液系统，密封管路系统按 API 规范设计。吸入与排出法兰可按 GB 、 DIN 、 ANSI 标准设计。
二、产品特点
ZA系列石油化工流程泵为单级单吸悬臂式后开门的结构，所以在检修泵时不需拆卸吸入和排出管路，拆开泵盖后即可将悬架连同转子部件一起从泵体中抽出，所以检修工作十分方便。叶轮的后盖板上有密封环，基本上能平衡轴向力，残余的不平衡力由推力轴承承受。轴承为油润滑的球轴承，油环提油而且能自动控制油位，当工作温度低于250℃时，悬架无需冷却，工作温度高于250℃～450℃时，悬架用风冷或水冷。根据不同的情况，部分泵为双蜗壳结构，其余为单蜗壳。轴封可采用填料密封，也可采用单端面或双端面机械密封，并配有冷却、冲洗或接密封液的系统。由电动机直接驱动，用联轴器与电动机相连。
三、产品用途
ZA系列石油化工流程泵适合于输送清洁的或含少量颗粒的、低温的或高温的液体；适合于输送中性的或有腐蚀性的液体，其中包括各种温度和浓度的氢氧化钠和碳酸钠等碱性溶液、各种盐溶液、各种酸溶液和盐溶液、各种液态石油化工产品、有机化合物以及其它有腐蚀性的原料和产品。ZA系列石油化工流程泵主要用于炼油厂、石化工业、煤加工工业和低温工程、造纸业、制糖业和海水淡化工程等。
四、技术参数
四、技术参数
流量Ｑ可达2600m3/h；
扬程Ｈ可达250m；
工作压力Ｐ可达2.5MPa；
工作温度Ｔ-80℃～+450℃；
口径φ25～400mm；
转速：1450-2900r/min。

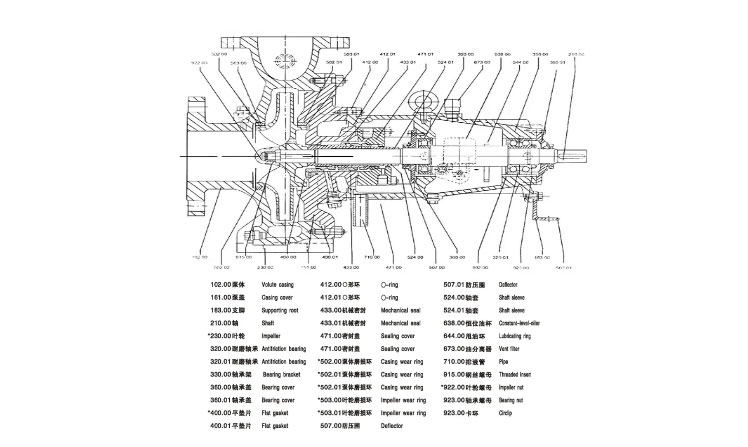

五、产品结构图

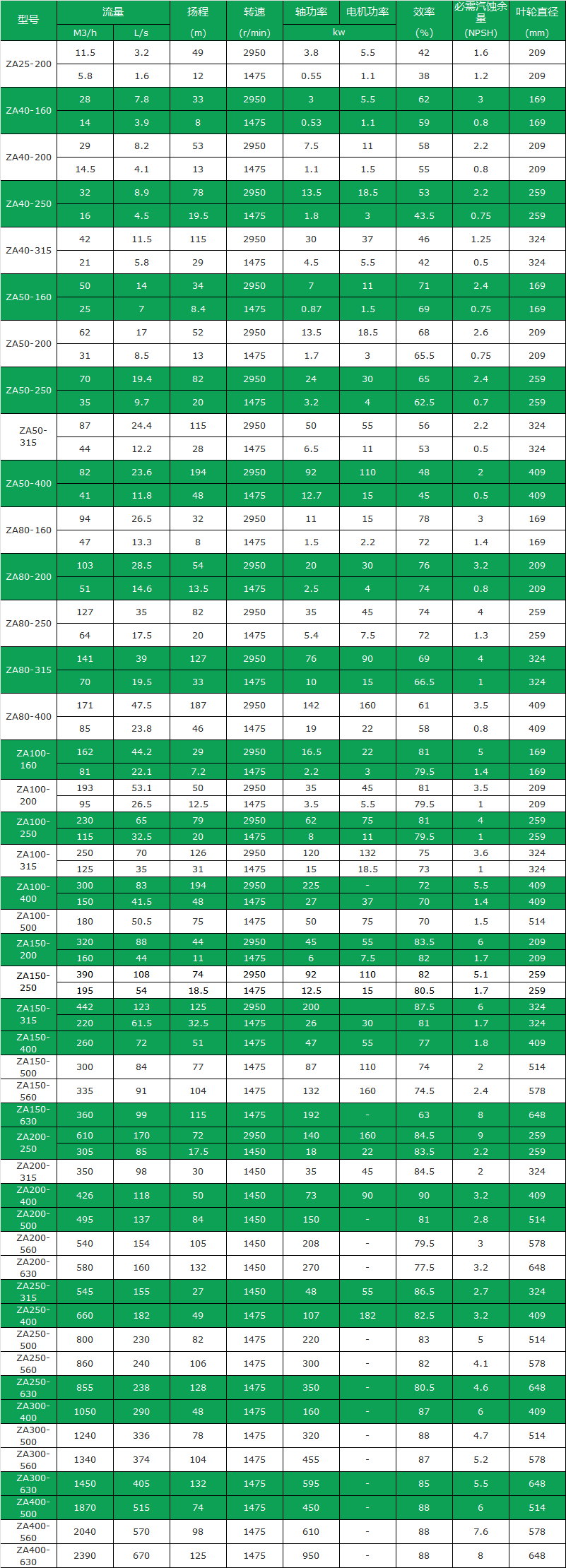

六、选型参数表
七、订货说明
订货须知：
一、您在订购产品时需提供流量(Q)、扬程(H)、及介质等。并指出介质的易燃性、易爆性、毒性、腐蚀性、结晶性及是否允许封液渗入介质内。
二、若您对原动机有特殊要求时，应说明应用现场条件，环境温度、安装地点及类别(防爆、防火等要求)电压大小等。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们沁泉泵阀的技术专家为您审核把关。
四、泵经过长期运行后性能有显著下降时应拆机检查，并更换易损件（轴承、叶轮、叶轮密封环、导叶套、轴封等）。机组大修期一般为一年。
五、泵每运行500小时应对轴承进行加油。
六、配填料型密封而产生的漏水属正常现象。
八、安装注意事项
注意事项：1
应往轴承箱内加注润滑油，油量应控制于油窗中间水平面。
注意事项：2
开车前用手盘动联轴器，有无在安装过程中产生卡死现象如有碰擦异常应予消除。
注意事项：3
起动前先接通冷却冲洗液，停车时应先停车再关闭冷却冲洗液。
注意事项：4
冷却冲洗液必须是干净的不结垢的软水，因此对新安装的管路和储蓄罐应冲洗干净。防止有固体物质进入机械密封影响密封效果和寿命。易结垢的水质会堵塞冷却冲洗液通路。同样会影响密封的使用效果和寿命。
注意事项：5
用冷凝水作密封冲洗液效果是理想的，温度<85℃。
注意事项：6
冷却冲洗液的压力为0.1~0.3MPa，流量为0.63m3/h，流量过小会影响密封的使用寿命。
