离心泵系列

FSB氟塑料离心泵

详细说明：

一、产品概述

FSB型氟塑料合金离心泵，可在-80—150度温度的条件下，长期输送任意浓度的各种酸、碱、盐、强氧化剂等多种腐蚀性介质，其壳体及过流部分全部用F46氟合金制成，它集多种氟塑料之优点，具有特强的耐腐蚀性，并具有机械强度高，不老化，无毒素分解优点。该产品机械强度高，设计合理，结构紧凑，性能可靠，使用维修方便，流道光滑效率高。

二、产品用途

FSB型氟塑料合金离心泵共计20多个规格，流量、扬程范围广。适用于石油、化工、制药、农药、酸洗、染料、油漆、冶炼、造纸、电镀、食品等行业输送液体，杜绝跑、冒、滴、漏的情况。

三、产品特点

1、氟塑料合金离心泵是小流量、低扬程、全密封、高效节能耐酸离心泵；

2、泵体、叶轮和泵盖采用CFD计算机流体力学设计水力部件进行模块设计和模压烧结而成。具有流道宽、效率高、汽蚀余量性能好、径向力小、流道光洁和互换性好等特点；

3、氟塑料合金（PTFE、FEP）是耐腐蚀材料（俗称：塑料王），对任意浓（强）度的酸、碱、氧化剂等腐蚀性介质而毫不受损；

4、轴封选用先进的外装式波纹管机械密封，不用拆卸即可调整机封，对磨的密封面可选配：碳化硅、无压烧结碳化硅、陶瓷、四氟、硬质合金等材料，以达到输送各种介质的要求，保证了机封的使用寿命。

5、无需独立润滑和冷却水，降低了能耗。

6、分为长支架轴联式和短支架直联式两种结构形式，维修方便。

7、卧式安装，结构紧凑、占地面积小，振动小，噪音低，运行特别平稳；
8、所有规格泵体、泵盖、叶轮、机械密封等配件均可与FSB（D）型短支架直联式氟合金离心泵互换;

四、技术参数

流量：3.6～100m3/h；

扬程：15～55m；

转速：2900r/min；

功率：1.5～18.5KW；

进口直径：25～100mm；

适用温度：-20℃～120℃。

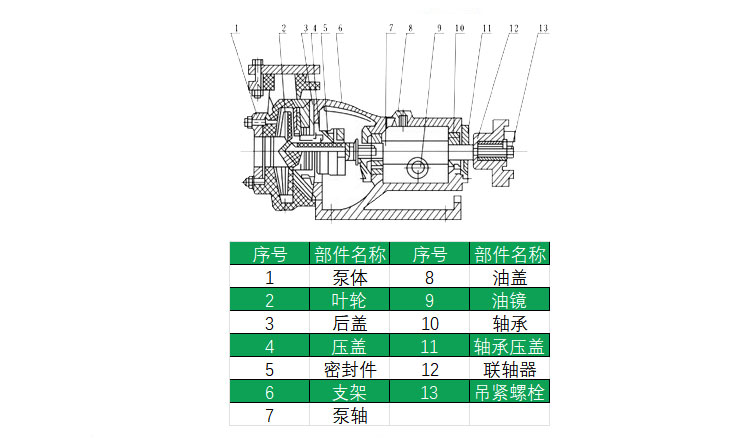

五、产品结构图

六、选型参数表

型号	流量	扬程(m)	口径 (mm)		功率 (Kw)		转速	汽蚀余量	效率
型号	流量	扬程(m)	进口	出口	轴功率	电机功率	(r/min)	(m)	(%)
FSB长支架
25FSB-10	3.6	10	25	25	0.69	1.5	2900	3	35
25FSB-20	3.6	20	25	25	0.97	1.5	2900	3	35
25FSB-25	3.6	25	25	25	1.25	1.5	2900	3	35
40FSB-15	5	15	40	32	0.51	3	2900	3	40
40FSB-20	10	20	40	32	1.16	3	2900	3	42
40FSB-30	10	30	40	32	1.18	3	2900	3	52
40FSB-40	6.3	40	40	25	3.1	4	2900	3	40
40FSB-50	6.3	50	40	25	3.55	4	2900	3	52
40FSB-80	6.3	80	40	25	7.11	7.5	2900	3	52
50FSB-20	12.5	20	50	32	1.49	3	2900	3.5	55
50FSB-25	12.5	25	50	32	1.86	3	2900	3.5	55
50FSB-30	15	30	50	32	1.9	3	2900	3.5	54
50FSB-40	12.5	40	50	32	4.3	7.5	2900	3	39
50FSB-50	12.5	50	50	32	5.8	7.5	2900	3	39
65FSB-32	25	32	65	50	4.8	5.5	2900	2	45
65FSB-40	25	40	65	40	7.2	11	2900	3	52
65FSB-50	25	50	65	40	8.6	11	2900	3.5	52
65FSB-80	25	80	65	40	14.1	18.5	2900	4.5	50
80FSB-20	50	20	80	65	4.7	5.5	2900	3	45
80FSB-25	50	25	80	65	5.7	7.5	2900	3	50
80FSB-30	50	30	80	65	6.9	7.5	2900	3.5	59
80FSB-40	50	40	80	50	10.2	11	2900	3.5	48
80FSB-50	50	50	80	50	11.9	15	2900	3.5	57
80FSB-55	50	55	80	50	13.5	18.5	2900	4	50
80FSB-80	50	80	80	50	24.6	30	2900	4	66
100FSB-20	100	20	100	80	8.6	11	2900	3.5	68
100FSB-32	100	32	100	80	11.9	15	2900	3.5	68
100FSB-40	100	40	100	65	21.3	30	2900	4.5	73
100FSB-50	100	50	100	65	23.9	30	2900	4.5	73
125FSB-32	160	32	125	80	24.15	30	2900	5	70
125FSB-50	200	50	125	100	39.2	55	2900	5	65
150FSB-32	200	32	150	125	35.3	37	1450	5	60

七、订货说明

订货须知：

一、您在订购产品时需提供流量(Q)、扬程(H)、及介质等。并指出介质的易燃性、易爆性、毒性、腐蚀性、结晶性及是否允许封液渗入介质内。

二、若您对原动机有特殊要求时，应说明应用现场条件，环境温度、安装地点及类别(防爆、防火等要求)电压大小等。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们沁泉泵阀的技术专家为您审核把关。

四、泵经过长期运行后性能有显著下降时应拆机检查，并更换易损件（轴承、叶轮、叶轮密封环、导叶套、轴封等）。机组大修期一般为一年。

五、泵每运行500小时应对轴承进行加油。

六、配填料型密封而产生的漏水属正常现象。

八、安装注意事项

a、安装

1、泵要安装并固定在稳定的基础上，不受其它机械震动的影响。

2、管道尽可能布置成直管，并尽量缩短管道长度，必须转弯处弯头弯曲半径应是管道3-5倍，角度尽可能大于90度。

3、进口管路弯头不应超过2处，总长不宜超过5米。

4、安装泵机时，与泵相连接的管道应进行清理，进出口管道应另设支撑，不得将管路重量支撑于泵上。

5、泵在吸上工况下使用时，泵的出口必须装出口阀门:泵在倒灌工况下使用时，泵的进出口都必须装阀门。泵的进口及出口尽量安装管道补偿器，以便于维修。

b、启动

1、开车前应先盘动外磁联轴节一圈以上，检查有无擦碰情况，运转轻松无阻滞现象方可使用。

2、吸上工况，将泵内灌满须输送的液体:倒灌工况，打开进口阀供给液源。

3、接通电源，检查泵的转向是否正确，将出口阀关闭，即可启动(即关阀启动)，然后调节出口阀门，使泵达到所需的流量(压力)。

4、机组试运转3-6分钟，如无异常现象可投入运行。

c、运转

1、要经常检查泵和电机的温升情况，轴套承的温升不应大于40P,*限温度不大于90P,对于B级绝绿电机，环境温度为40纪时的较高温升为90P,允许*限温度为130P。

2、不能以进口阀调节泵流量，以免引起汽蚀。

3、当泵的装置扬程小于泵的额定扬程时，必须关小出口阀门，使流量达到额定值，若出口阀全开，则流量会大于额定值班，在此参数点运行，电机易过载，不安全。

4、在运转过程中，如发现有不正常声音或其它故障时，需立即停机检查，待排除故障后才能继续运转。

d、停机

1、停机时，先关闭出口阀门，然后再切断电源。

2、关闭进口阀门。

3、保持泵机外部及环境的清洁，用水冲洗时，应防止电机受潮，冲洗后应用布擦净泵机上的水迹。

4、泵如在室外，应采取防雨措施，以防电机受潮后烧毁。

5.停机后如环境温度低于输送介质凝固温度时，要放净泵内的液体，以防冻裂。

6、长期停机不用时，应切断电源，清洗泵内流道，用清水冲洗干净，尤其是密封部件要认真对待冲洗井将泵的进出口封闭好，妥善保管。
