HYCB不锈钢高温保温磁力泵

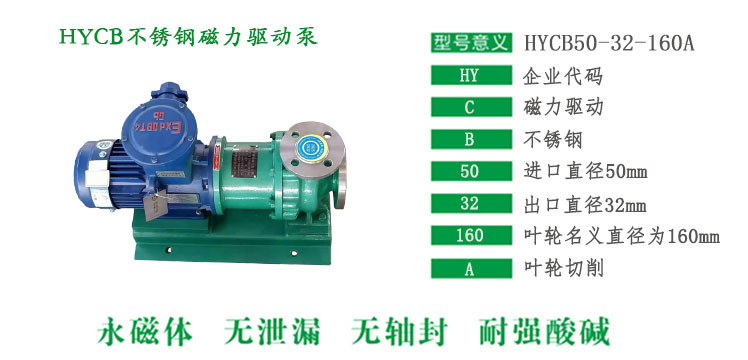

  一、型号意义

HYCB50-32-160A 中各字母含义说明如下：

  二、产品概述

HYCB不锈钢磁力泵(原CQB磁力驱动泵）过流部件采用全不锈钢材质（304，316，316L等），对有机酸，有机化合物，碱，中性溶液和各种其他都有良好的耐腐蚀性。核心部件采用双螺旋槽四氟石墨轴承碳化硅和硬质合金轴套，具有较强的耐磨性，保证了泵的寿命。

HYCB磁力驱动泵应用现代磁力学原理，利用永磁体连轴器工作原理无接触的传递扭矩的一种新型泵，当电机带动外转子（外磁钢）时，通过磁场的扭矩力驱动内磁钢（内转子)总成和叶轮同步旋转，由于介质封闭在静止的隔离套内，从而达到无泄漏抽送介质的母的，彻底解决了机械传动泵的轴封泄露，因此该泵是一种全密封，无泄漏，无污染，耐腐蚀，功效节能的新型泵，完全杜绝了机械密封离心泵不可避免的跑，冒，滴，漏的弊病。



  三、设计特点

1 、HYCB不锈钢磁力泵是公司自主研发设计全密封，无泄漏，无污染，耐腐蚀的新型工业用泵 。

2 、磁铁选用新型永磁铁，具有良好的磁性，耐高温，不退磁。

3 、轴套，滑动轴承采用碳化硅，四氟石墨，合金材质，加上宏昀泵业独有的轴承座总成和止推环总设计，使得泵运行更加稳定，耐磨性更好，整机的使用寿命更长，效率更高。


  四、产品用途

广泛应用于石油，化工，制药，冶金，电镀，环保，食品，科研机构，国防工业等生产流程中输送易燃，易爆，易挥发，有毒，和贵重液体的理想设备。适用于输送吸入压力不大于0.2MPa至大工作压力1. 6MPa，温度不大于1600kg/m3,粘度不大于30x 10-6m2/S的不含硬颗粒和纤维的液体。

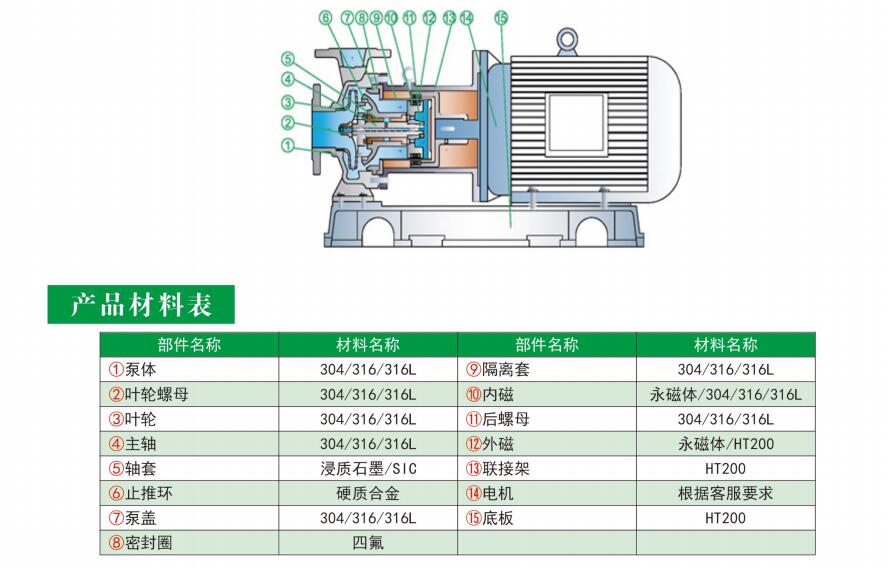

   五、产品结构图

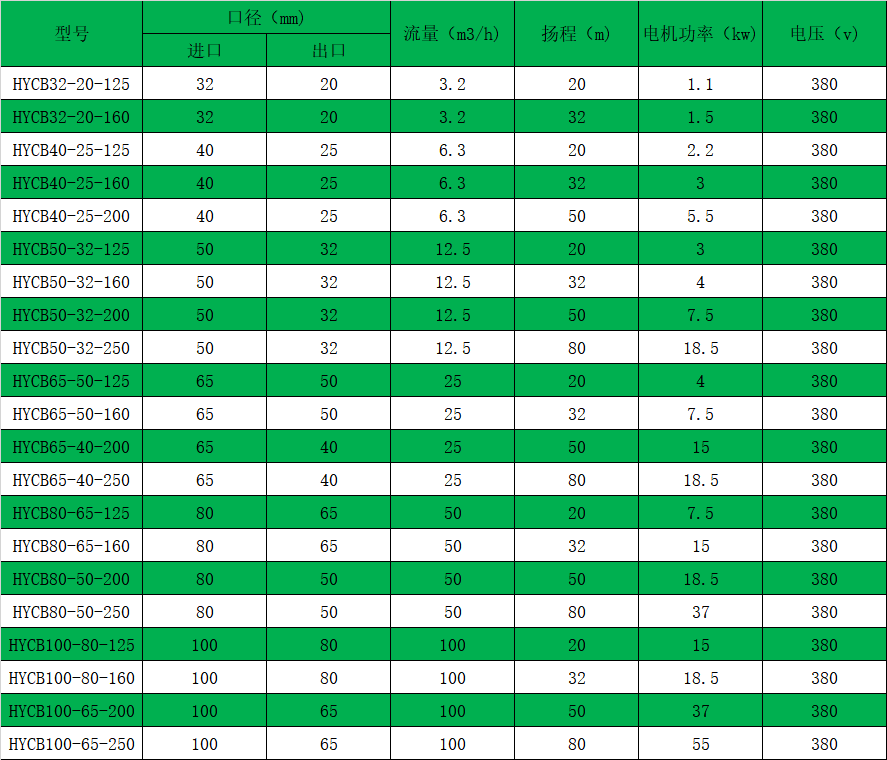

   六、选型参数表

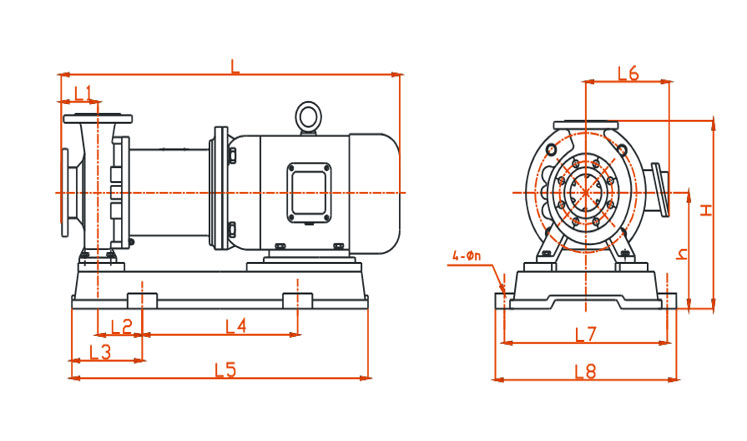

   七、安装尺寸及参数表

   八、安装注意事项

a、须 知

1、磁力泵严禁空运转，泵运行时的较小流量，应不小于额定流量的30%.

2、磁力泵严禁输送含颗粒的介质。

3、磁力驱动泵具有很强的磁场，对带有电子医疗设备或装置(如电子起搏器)的人员有不利的影响,该人群需远离。


b、安装

1、泵要安装并固定在稳定的基础上，不受其它机械震动的影响。

2、管道尽可能布置成直管，并尽量缩短管道长度，必须转弯处弯头弯曲半径应是管道3-5倍，角度尽可能大于90度。

3、进口管路弯头不应超过2处，总长不宜超过5米。

4、安装泵机时，与泵相连接的管道应进行清理，进出口管道应另设支撑，不得将管路重量支撑于泵上。

5、泵在吸上工况下使用时，泵的出口必须装出口阀门:泵在倒灌工况下使用时，泵的进出口都必须装阀门。泵的进口及出口尽量安装管道补偿器，以便于维修。


c、启动

1、开车前应先盘动外磁联轴节一圈以上，检查有无擦碰情况，运转轻松无阻滞现象方可使用。

2、吸上工况，将泵内灌满须输送的液体:倒灌工况，打开进口阀供给液源。

3、接通电源，检查泵的转向是否正确，将出口阀关闭，即可启动(即关阀启动)，然后调节出口阀门，使泵达到所需的流量(压力)。

4、机组试运转3-6分钟，如无异常现象可投入运行。


d、运转

1、要经常检查泵和电机的温升情况，轴套承的温升不应大于40P,承受温度不大于90P,对于B级绝绿电机，环境温度为40纪时的较高温升为90P,允许承受温度为130P。

2、不能以进口阀调节泵流量，以免引起汽蚀。

3、当泵的装置扬程小于泵的额定扬程时，必须关小出口阀门，使流量达到额定值，若出口阀全开，则流量会大于额定值班，在此参数点运行，电机易过载，不安全。

4、在运转过程中，如发现有不正常声音或其它故障时，需立即停机检查，待排除故障后才能继续运转。


e、停机


1、停机时，先关闭出口阀门，然后再切断电源。

2、关闭进口阀门。

3、保持泵机外部及环境的清洁，用水冲洗时，应防止电机受潮，冲洗后应用布擦净泵机上的水迹。

4、泵如在室外，应采取防雨措施，以防电机受潮后烧毁。

5.停机后如环境温度低于输送介质凝固温度时，要放净泵内的液体，以防冻裂。

6、长期停机不用时，应切断电源，清洗泵内流道，用清水冲洗干净，尤其是密封部件要认真对待冲洗井将泵的进出口封闭好，妥善保管。
