HYCZF衬氟自吸磁力泵

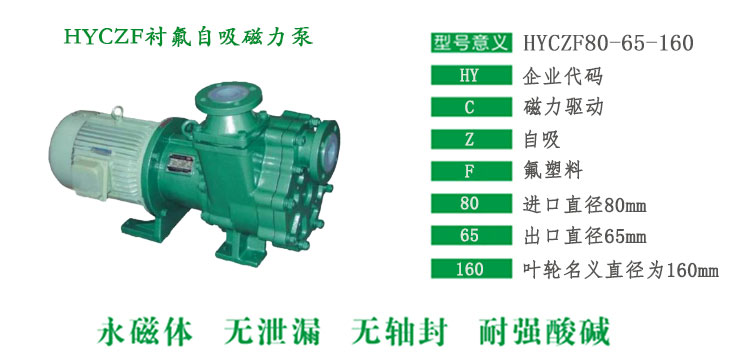

  一、型号意义

HYCZF80-65-160 中各字母含义说明如下：

  二、产品概述

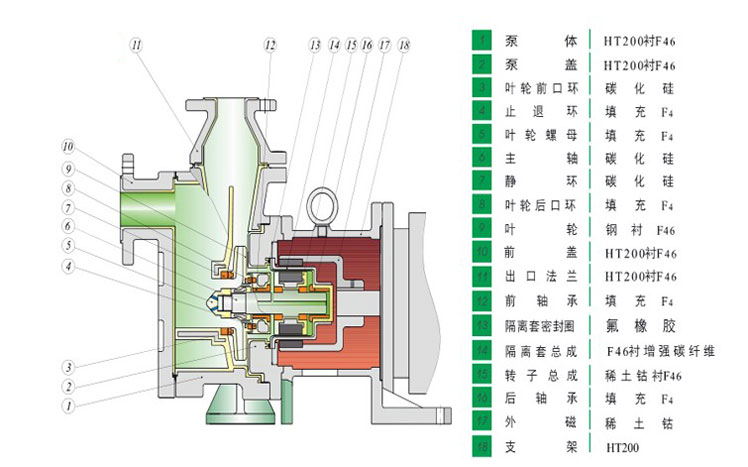

HYCZF系列衬氟自吸式磁力泵是我厂新一代耐腐蚀自吸磁力泵，该系列泵应用现代磁力学原理，利用永磁体的磁力传动实现扭矩的无接触传递，采用外混式轴向回水结构设计，当电机带动外转子(即外磁钢)总成旋转时，通过磁场的作用磁力线穿过非金属隔离套带动内转子(即内磁钢)总成和叶轮作同步旋转，由于介质封闭在静止的隔离套内，从而达到无泄漏抽送介质的目的，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等组成。

泵启动后在离心力的作用下，吸水室中的剩余液体与进液管路中的空气被叶轮搅拌成气水混合物，混合物经蜗壳进入气液分离室，随着流速的减慢，导致气水分离，空气由泵出液口排出，液体经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成--定的真空度，达到自吸的作用，彻底解决了机械传动泵的轴封泄漏，该泵是全密封、无泄漏、无污染、强自吸、耐强酸、高效节能的新型工业用泵。性能达到国际标准、可替代价格昂贵不锈钢、特殊合金材料、进口的化工泵。

  三、设计特点

HYCZF自吸式磁力泵，集合了磁力泵的所有优良特性，且较大的优势是可以自吸，自吸高度可达2-4米，充分结合了氟塑料自吸泵和氟塑料磁力泵的所有优点，既具有自吸功能，又取消了轴封，利用磁力偶合间接传动，完全消除了滴漏的现象。

HYCZF系列磁力驱动泵采用较新合成材料制成的隔离套具有高强度的力学性能，彻底消除了一般磁力泵具有的磁涡流现象。采用独特的后拉式结构，一人便可以很轻松地进行内部检修和零件更换，无需拆卸管道，大大方便了日常的检修和保养工作。


  四、主要用途

该系列泵可广泛适用于化工、有色金属冶炼、农药、制酸制碱、造纸、酸洗工艺、稀土分离、电镀、电子、化成箔、卸酸碱等行业或工作流程，是目前磁力泵品种中结构比较新颖的产品之一，且高效节能、安全实用。该泵的适用温度: -20° C-100° C。

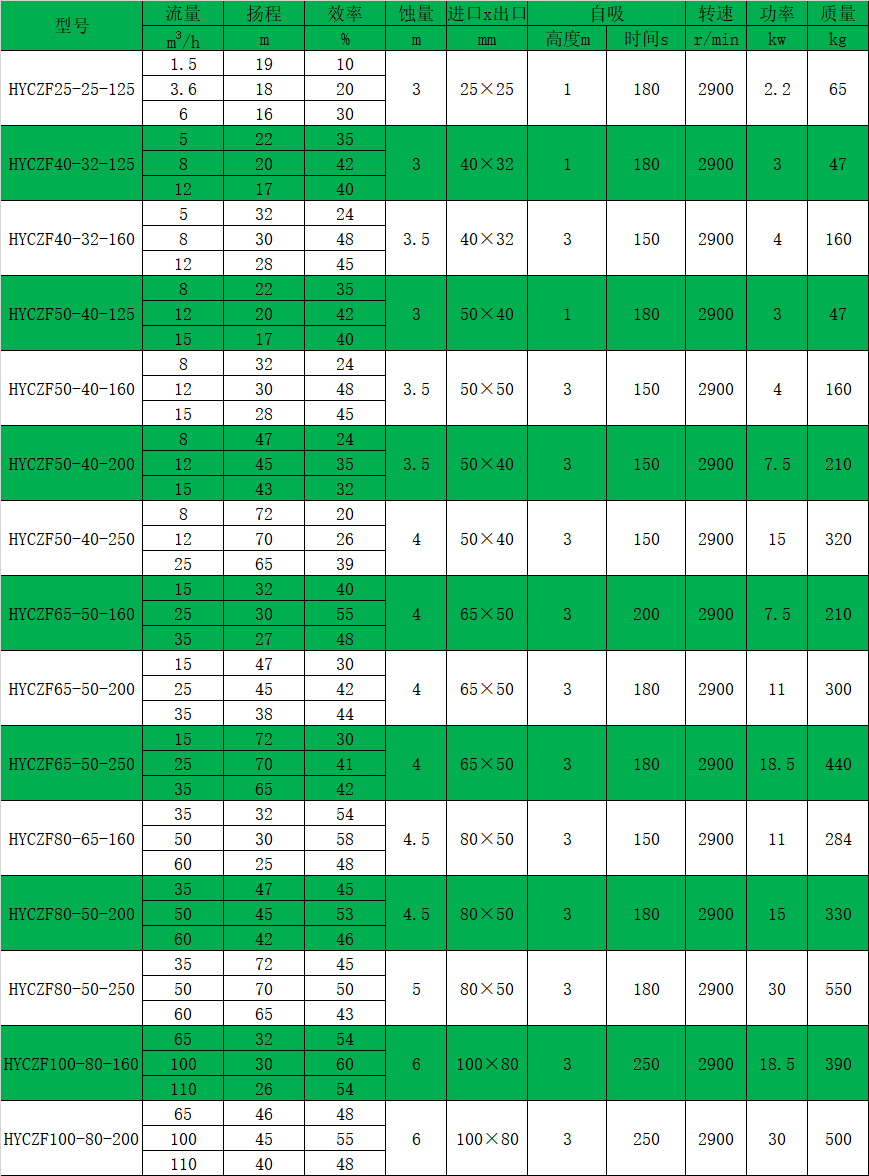

   五、性能参数

   六、安装注意事项

a、须 知

1、磁力泵严禁空运转，泵运行时的较小流量，应不小于额定流量的30%.

2、磁力泵严禁输送含颗粒的介质。

3、磁力驱动泵具有很强的磁场，对带有电子医疗设备或装置(如电子起搏器)的人员有不利的影响,该人群需远离。


b、安装

1、泵要安装并固定在稳定的基础上，不受其它机械震动的影响。

2、管道尽可能布置成直管，并尽量缩短管道长度，必须转弯处弯头弯曲半径应是管道3-5倍，角度尽可能大于90度。

3、进口管路弯头不应超过2处，总长不宜超过5米。

4、安装泵机时，与泵相连接的管道应进行清理，进出口管道应另设支撑，不得将管路重量支撑于泵上。

5、泵在吸上工况下使用时，泵的出口必须装出口阀门:泵在倒灌工况下使用时，泵的进出口都必须装阀门。泵的进口及出口尽量安装管道补偿器，以便于维修。


c、启动

1、开车前应先盘动外磁联轴节一圈以上，检查有无擦碰情况，运转轻松无阻滞现象方可使用。

2、吸上工况，将泵内灌满须输送的液体:倒灌工况，打开进口阀供给液源。

3、接通电源，检查泵的转向是否正确，将出口阀关闭，即可启动(即关阀启动)，然后调节出口阀门，使泵达到所需的流量(压力)。

4、机组试运转3-6分钟，如无异常现象可投入运行。


d、运转

1、要经常检查泵和电机的温升情况，轴套承的温升不应大于40P,温度不大于90P,对于B级绝绿电机，环境温度为40纪时的较高温升为90P,允许温度为130P。

2、不能以进口阀调节泵流量，以免引起汽蚀。

3、当泵的装置扬程小于泵的额定扬程时，必须关小出口阀门，使流量达到额定值，若出口阀全开，则流量会大于额定值班，在此参数点运行，电机易过载，不安全。

4、在运转过程中，如发现有不正常声音或其它故障时，需立即停机检查，待排除故障后才能继续运转。


e、停机


1、停机时，先关闭出口阀门，然后再切断电源。

2、关闭进口阀门。

3、保持泵机外部及环境的清洁，用水冲洗时，应防止电机受潮，冲洗后应用布擦净泵机上的水迹。

4、泵如在室外，应采取防雨措施，以防电机受潮后烧毁。

5.停机后如环境温度低于输送介质凝固温度时，要放净泵内的液体，以防冻裂。

6、长期停机不用时，应切断电源，清洗泵内流道，用清水冲洗干净，尤其是密封部件要认真对待冲洗井将泵的进出口封闭好，妥善保管。
